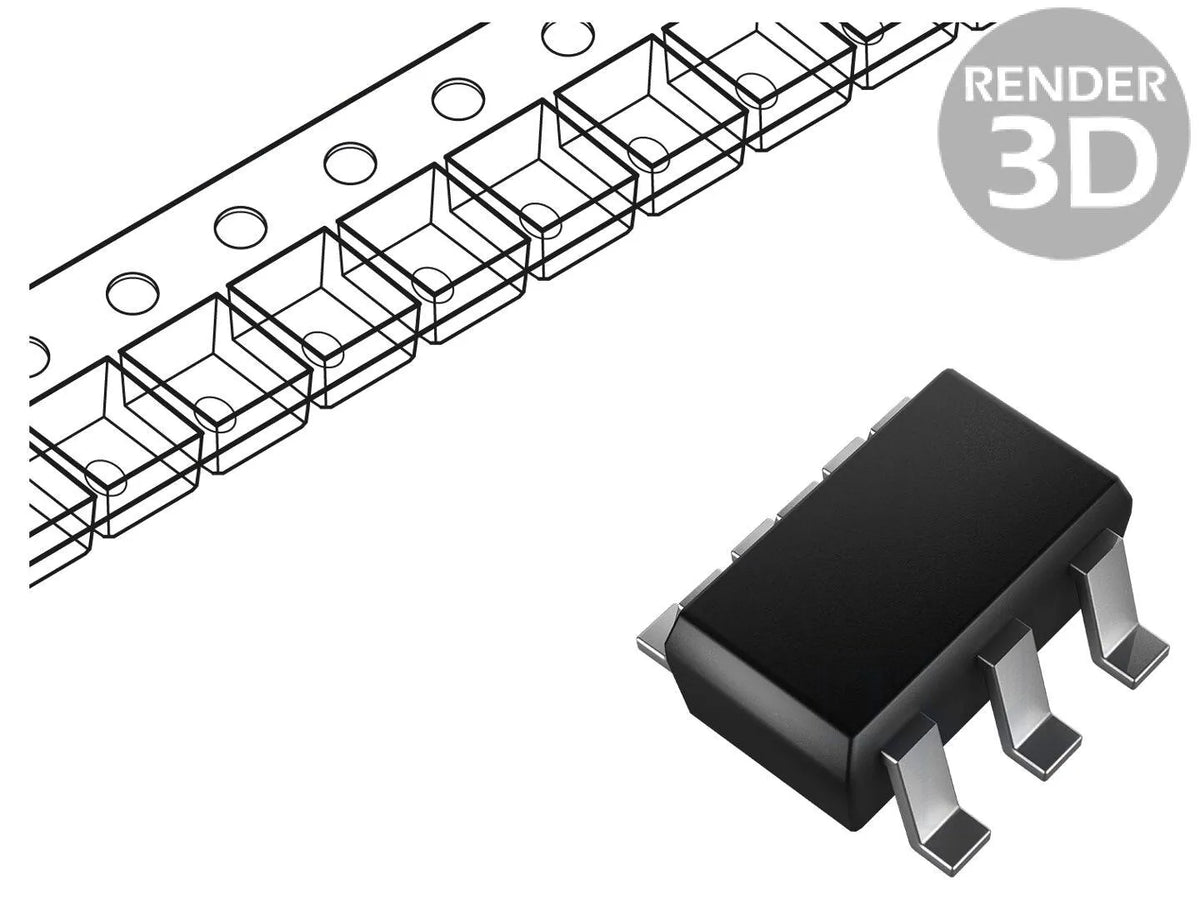

Texas Instruments TVS Array-Diode, SOT23-6, ESD-Schutz, 15kV, Kapazität 0,8pF, Ubr 6,5V, Ipp 3A

Texas Instruments TVS Array-Diode, Ubr: 6,5V, 3A, Unidirektional, SOT23-6
Die TVS Array-Diode von Texas Instruments bietet effektiven ESD-Schutz und Spannungsunterdrückung für elektronische Anwendungen. Mit einer Durchbruchspannung von 6,5V und einem Spitzen-Impulsstrom von 3A schützt sie empfindliche Schaltungen vor Überspannungen. Die unidirektionale Struktur und das kompakte SOT23-6-Gehäuse machen sie ideal für platzsparende Designs.

Mit einer Kapazität von 0,8pF ist die Diode besonders für Hochgeschwindigkeitsanwendungen wie HDMI und USB geeignet. Sie bietet Schutz bei Spannungen bis zu 15kV sowohl bei Kontakt- als auch bei Luftentladungen. Ihre Betriebstemperatur liegt zwischen -40 °C und +125 °C, wodurch sie vielseitig einsetzbar ist. Typische Anwendungen umfassen den Schutz von HDMI- und USB-Schnittstellen in Konsum- und Industrieelektronik.

Erklärung der technischen Werte

• Durchbruchspannung (Ubr): 6,5V – die Spannung, bei der die Diode in den leitenden Zustand übergeht und überschüssige Energie ableitet, um eine angeschlossene Schaltung zu schützen.
• Maximale Arbeitsspannung: 5,5V – die höchste kontinuierliche Betriebsspannung, bei der die Diode ohne Aktivierung der Schutzfunktion arbeitet.
• Spitzen-Impulsstrom (Ipp): 3A – der Strom, den die Diode bei einer transienten Spannungsspitze kurzzeitig ableiten kann, ohne Schaden zu nehmen.
• Klemmspannung: 11V – die maximale Spannung, auf die eine Spannungsspitze reduziert wird, wenn die Diode aktiv ist.
• Kapazität: 0,8pF – eine niedrige Kapazität ist entscheidend für Hochgeschwindigkeitsanwendungen, um Signale nicht zu verlangsamen oder zu verzerren.
• Spannungsschutz: bis zu 15kV (Kontakt- und Luftentladung) – die Diode kann elektrostatische Entladungen bis 15kV ableiten.

Merkmale im Überblick

• Typ: TVS Array-Diode
• Durchbruchspannung: 6,5V
• Maximaler Impulsstrom: 3A
• Unidirektionale Struktur
• Gehäuse: SOT23-6
• Kapazität: 0,8pF
• Spannungsschutz: bis 15kV (Kontakt und Luft)
• Betriebstemperatur: -40 °C bis +125 °C

Kompatibilität

• HDMI- und USB-Schnittstellen
• Allgemeine Hochgeschwindigkeitsanwendungen

Technische Daten

• Durchbruchspannung: 6,5V
• Maximale Arbeitsspannung: 5,5V
• Spitzen-Impulsstrom: 3A
• Klemmspannung: 11V
• Kapazität: 0,8pF
• Gehäuse: SOT23-6
• Betriebstemperatur: -40 °C bis +125 °C
• Spannungsschutz: bis 15kV

Sonstige Daten

• Serie: TPD4E1U06
• Verpackung: Reel, Cut Tape, MouseReel
• Gewicht pro Stück: 40 mg

Lieferumfang

• 1x Texas Instruments TVS Array-Diode
