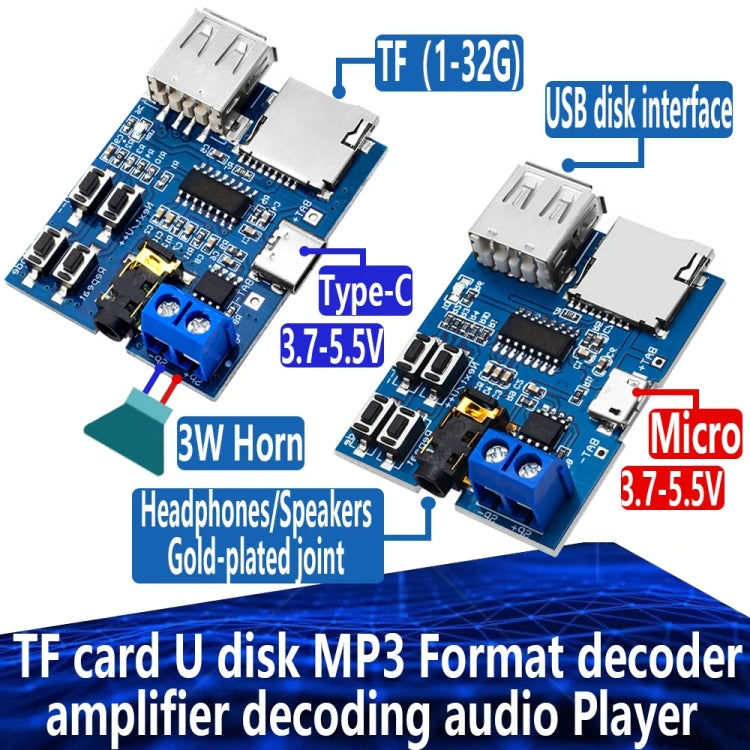

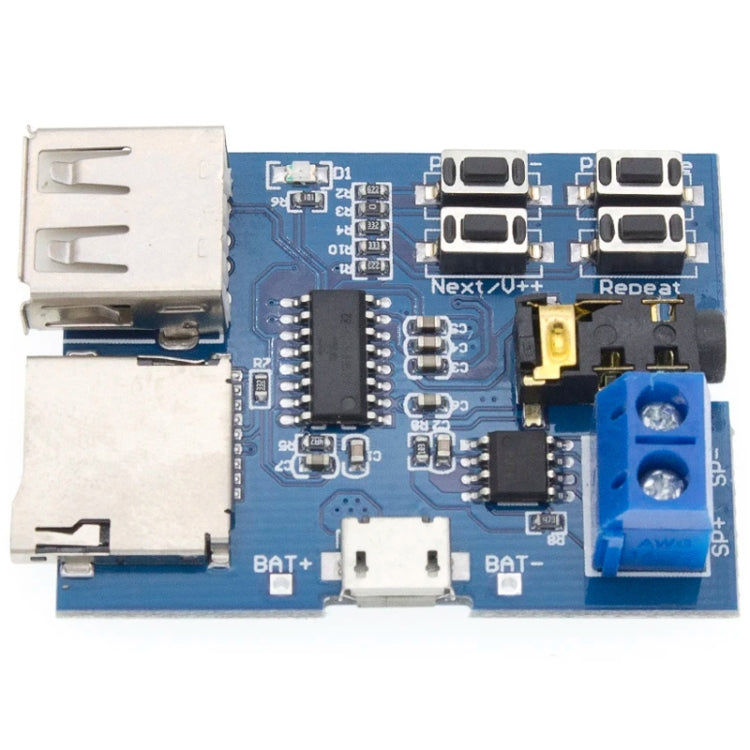

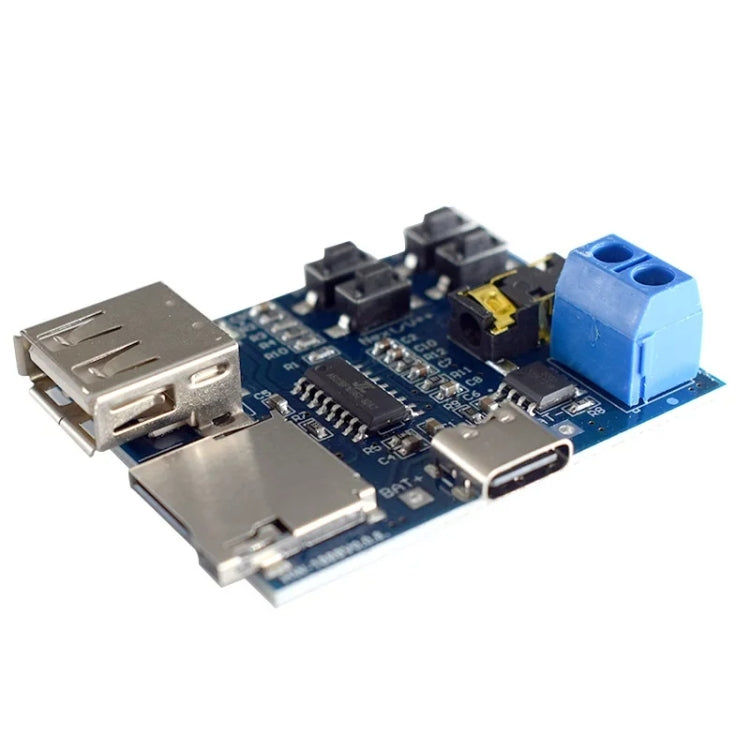

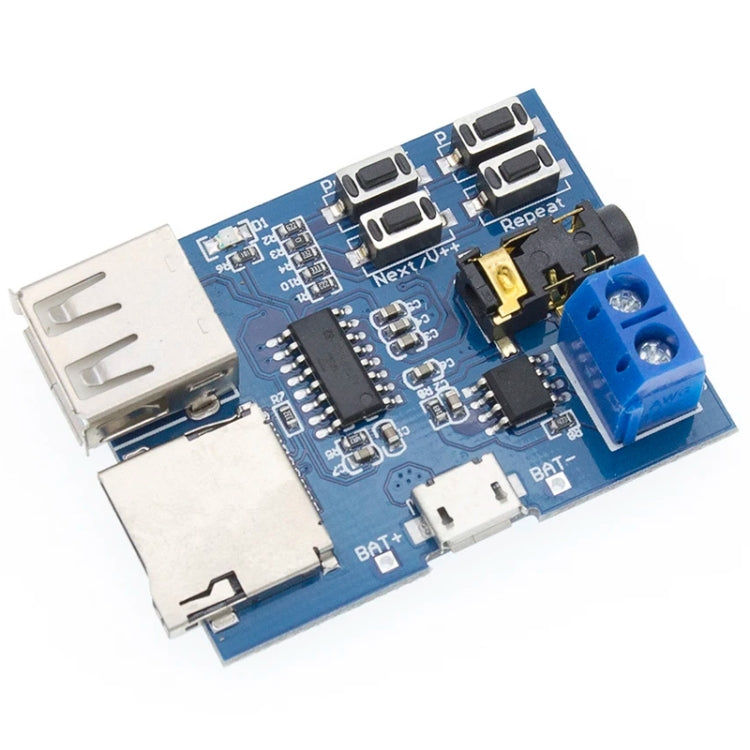

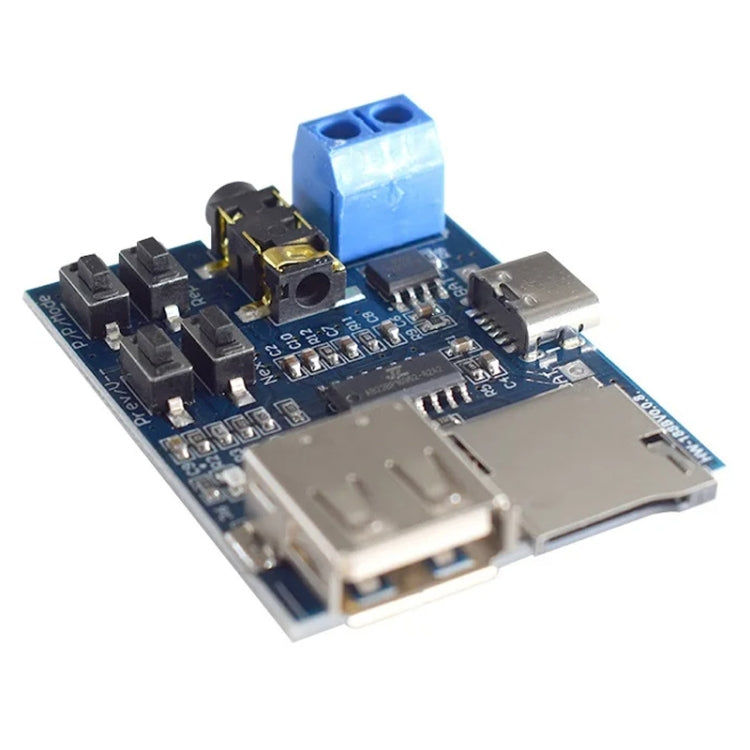

MP3-Decoder-Modul mit Verstärker, USB, TF-Kartenleser und 3,5-mm-Audioausgang

Produktbeschreibung

Dieses kompakte MP3-Player-Modul mit integriertem Audioverstärker eignet sich ideal für den Bau, die Erweiterung und die individuelle Anpassung von Lautsprechern, DIY-Audioprojekten, kleinen Soundsystemen und elektronischen Geräten. Dank der Unterstützung von TF-/Micro-SD-Karten und USB-Sticks können MP3-Musikdateien direkt und ohne zusätzlichen Player abgespielt werden.

Der integrierte 2-W-Mono-Verstärker liefert eine kräftige Audioausgabe und erreicht bei einer 5-V-Stromversorgung laut Hersteller bis zu 3 W. Über die Lautsprecheranschlüsse lassen sich passende Lautsprecher direkt verbinden. Der 3,5-mm-Audioanschluss ermöglicht zusätzlich den Anschluss kompatibler Kopfhörer oder externer Audiogeräte.

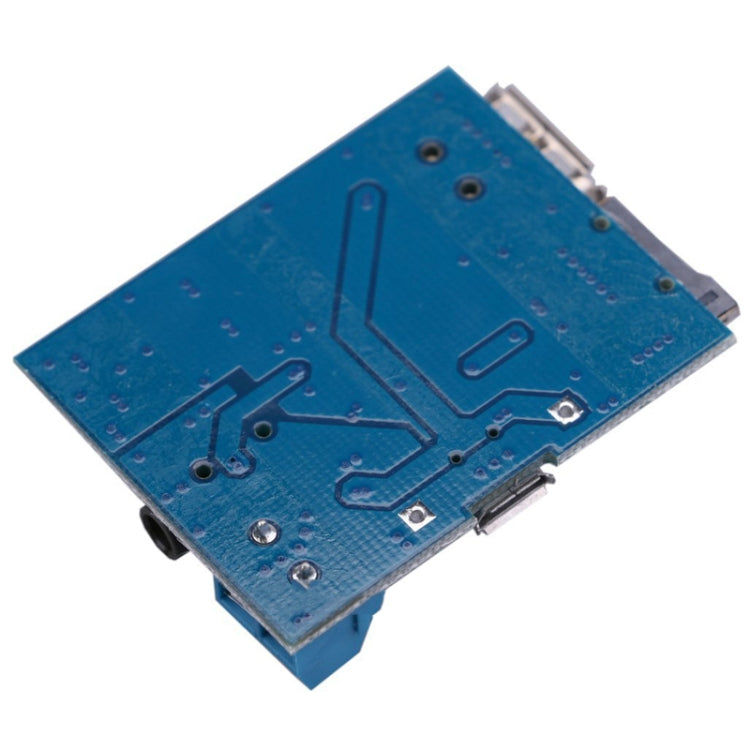

Mit seiner kompakten Bauweise, der doppelseitigen Leiterplatte und den praktischen Bedientasten ist das MP3-Decoder-Board mit USB- und TF-Karten-Wiedergabe eine vielseitige Lösung für individuelle Audioprojekte, DIY-Lautsprecher, selbstgebaute Radios und kompakte Musikplayer.

Produktmerkmale

• Integrierter Audioverstärker: 2 W Mono, laut Hersteller bis zu 3 W bei 5 V Versorgung.
• USB-Musikwiedergabe: Spielt kompatible MP3-Dateien von USB-Sticks ab.
• TF-/Micro-SD-Karten-Unterstützung: Direkte Musikwiedergabe von Speicherkarten.
• 3,5-mm-Audioanschluss: Zum Anschluss kompatibler Kopfhörer oder externer Audiogeräte.
• Flexible Stromversorgung: Betrieb mit 3,7–5,5 V über die vorgesehene Stromversorgungsschnittstelle.
• Einfache Bedienung: Tasten für Titelwechsel, Lautstärke, Wiedergabe, Pause und Moduswahl.
• Wiederholfunktion: Wahl zwischen Wiederholung eines einzelnen Titels und Endlosschleife aller Titel.
• Automatische Wiedergabe: Unterstützt die automatische Wiedergabe beim Einschalten.
• Praktische Installation: Lautsprecheranschlüsse ermöglichen eine einfache Verkabelung ohne direktes Anlöten der Lautsprecherkabel an die Platine.
• Kompaktes Design: Ideal für platzsparende Elektronik- und Lautsprecherprojekte.

Technische Daten

Bedienungsanleitung

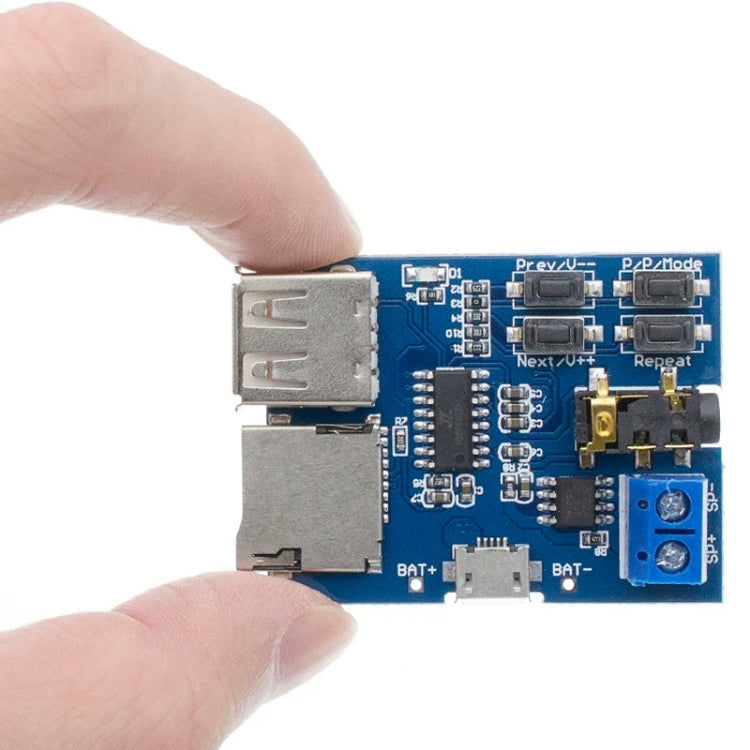

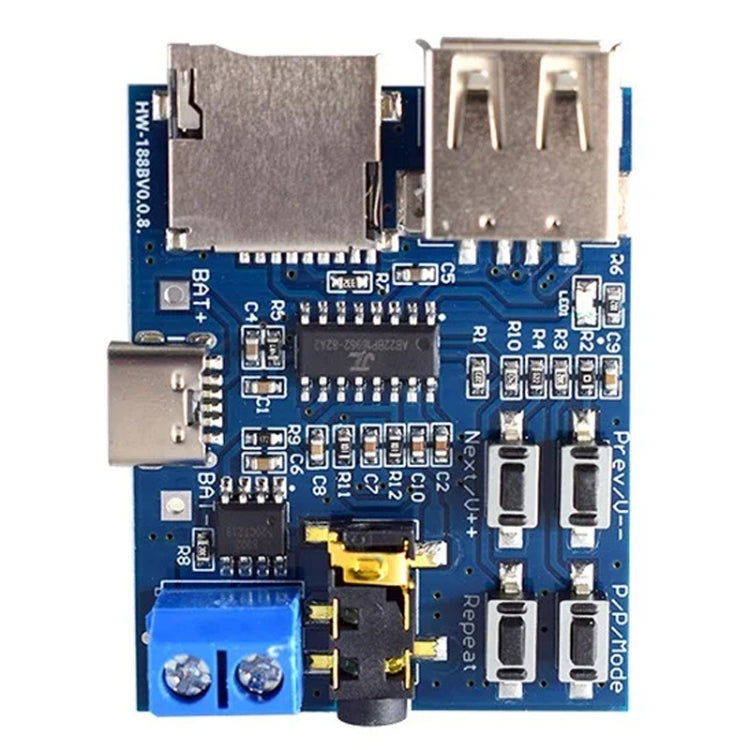

1. Vorheriger Titel / Lautstärke verringern (Prev/V−)

• Kurz drücken: vorherigen Titel abspielen.
• Etwa 2 Sekunden gedrückt halten: Lautstärke verringern.

2. Nächster Titel / Lautstärke erhöhen (Next/V+)

• Kurz drücken: nächsten Titel abspielen.
• Etwa 2 Sekunden gedrückt halten: Lautstärke erhöhen.

3. Wiedergabe / Pause / Moduswahl (P/P/Mode)

• Kurz drücken: Wiedergabe starten oder pausieren.
• Etwa 2 Sekunden gedrückt halten: zwischen USB-Stick und TF-Karte wechseln.

4. Wiederholungstaste

• Kurz drücken: zwischen der Wiederholung eines einzelnen Titels und der Wiederholung aller Titel wechseln.
• Beim Einschalten ist standardmäßig die Wiederholung aller Titel aktiviert.

Hinweise zur Verwendung

• Das Modul unterstützt standardmäßig die TF-Karten-Wiedergabe. Ist keine TF-Karte eingesetzt, kann es automatisch auf den USB-Modus wechseln.
• Werden USB-Stick und TF-Karte gleichzeitig eingesetzt, kann der Wiedergabemodus über die Bedientaste ausgewählt werden.
• Für USB-Sticks wird eine stabile 5-V-Stromversorgung empfohlen. Nicht jeder USB-Stick funktioniert zuverlässig mit einer 3,7-V-Batterieversorgung.
• Achte auf die richtige Polarität der Stromversorgung und den passenden Lautsprecheranschluss.
• Die tatsächliche Ausgangsleistung hängt von der Versorgungsspannung, dem Lautsprecher und den Betriebsbedingungen ab.
• Eine geeignete Stromversorgung, ein Lautsprecher, eine TF-Karte und ein USB-Stick sind nicht automatisch im Lieferumfang enthalten.

Lieferumfang

• 1 × MP3-Decoder-Modul mit integriertem Verstärker

Ideal für: DIY-MP3-Player, Lautsprecher-Selbstbau, Mini-Soundsysteme, elektronische Bastelprojekte, Musikmodule, individuelle Audiogeräte und kompakte Wiedergabelösungen mit USB- oder TF-Karte.
